Sistimi ea ho Tsamaea ka Ntlong bakeng sa Lifono tse Buloang ke UWB
Kakaretso ea Sisteme
LITŠOBOTSI TSA SYSTEM
PAPISO EA TEKHNIKE
Melemo ea mantlha
Lisebelisoa tse lumellanang
MAEMO A KOPO
Sistimi Kakaretso
Sistimi ea ho Tsamaea ka Hare bakeng sa Lifono tse Buloang ke UWB ke sistimi ea ho beha maemo ka hare ea UWB e thehiloeng ho DL-TDoA e etselitsoeng ho fetola li-smartphone tse buloang ke UWB hore e be li-terminal tsa ho beha maemo. Sistimi ena e nolofalletsa ho tsamaea ka hare ho se nang li-tag, ho nepahala ho phahameng le lits'ebeletso tsa sebaka libakeng tse kholo.
Ka ho sebelisa liankora tsa UWB, limmapa tsa sebaka, le li-algorithms tsa ho tsamaea, sistimi e fana ka sebaka sa nako ea sebele, tataiso ea litsela, le ho lemoha ho fihla ka kotloloho ho li-smartphone. E tšehetsa lits'ebeletso tsa tikoloho tsa iOS le Android, e nolofalletsa ho kenngoa ha sethala se fapaneng libakeng tse rarahaneng tsa kahare.
Kaha UWB e se e fumaneha haholo mefuteng ea morao-rao ea iPhone 'me e ntse e atoloha ho pholletsa le lisebelisoa tsa Android, sistimi e fana ka motheo o ka atolosoang bakeng sa bohlale ba sebaka sa kahare ba moloko o latelang.
LITŠOANTŠISO TSA SETSHEPE
Sebaka se Thehiloeng Fonong![1]()

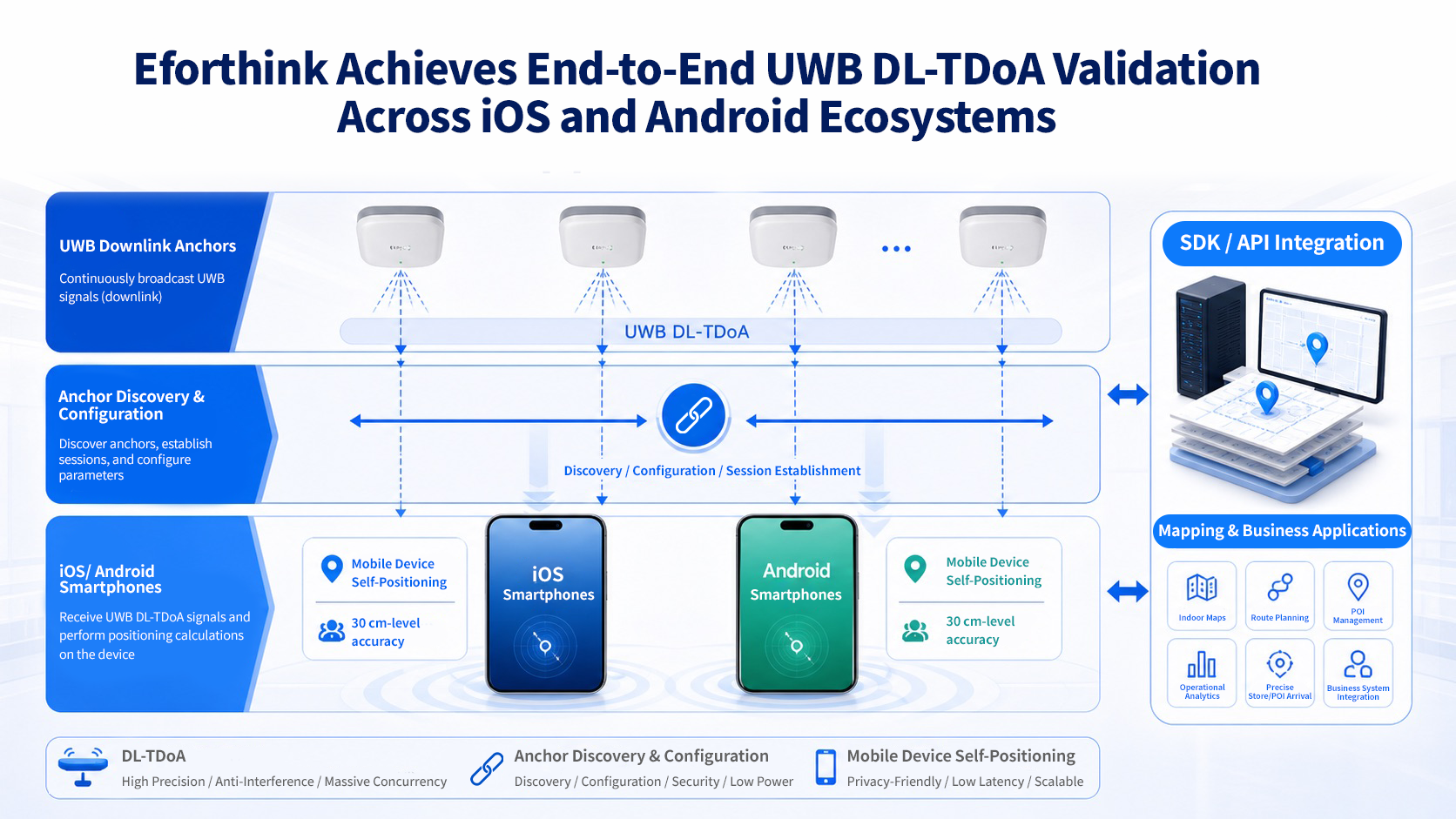

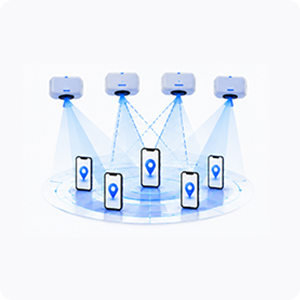

Moralo oa DL-TDoA Downlink
Ho nepahala ha Sebaka sa Boemo ba 30cm
Ho Tsamaea ka Ntlong ka Nako ea Sebele
Ho Tseba ho Fihla le ho Tseba POI
Tšehetso ea Sethala se Fetotsoeng
Kopanyo ea SDK le API
Tekheniki Papiso
bluetooth
Lebone
bluetooth
AOA
UWB
Khokahano e ka tlase
Sebaka
Lintlha tsa Bohlokoa - Li-beacon li hasoa nako le nako, 'me seteishene se hakanya sebaka kapa bohaufi ho latela RSSI.
Lintlha tsa Bohlokoa - Seteishene se fetisa matshwao a Bluetooth ka mafolofolo, mme sehlopha sa antenna seteisheneng sa motheo se lekanya sekhutlo sa ho beha.
Lintlha tsa Bohlokoa - Liteishene tsa motheo li fetisa matšoao a UWB ka mokhoa oa downlink, 'me li-smartphone li amohela le ho nka karolo ka mokhoa o sa reroang ho baleng lipalo.
Lintlha tsa Bohlokoa - 5–10 m, boemo ba kamore; e loketse bakeng sa temoso e batlang e le haufi ea sebaka
Lintlha tsa Bohlokoa - 0.5–3 m, boemo ba limithara ho isa ho tse ka tlase ho limithara; e tšehetsa boemo ba libaka le boemo ba litsela
Lintlha tsa Bohlokoa - Ho nepahala ha 10–30 cm
e tšehetsa boemo bo nepahetseng ba lintlha, tataiso ea tsela, le ho tsamaea ka nako ea sebele
Lintlha tsa Bohlokoa - E angoa ke ho thibana ha batho, tataiso ea mohala oa thekeng, le litlamorao tsa litsela tse ngata; e ka baka ho kheloha ha lets'oao, ho kheloha ha sebaka, le kahlolo e fosahetseng ea sebaka
Lintlha tsa Bohlokoa - E angoa ke ho kenngoa ha antenna, ho thijoa ha lets'oao, le ho bonahatsa; ho nepahala ha sebaka ho ka fetoha maemong a rarahaneng
Lintlha tsa Bohlokoa - Khanyetso e matla ea litsela tse ngata ka ts'ebetso e tsitsitseng le e tsoelang pele ea ho beha maemo
Lintlha tsa Bohlokoa - Beacon e hasanya matshwao ha difouno tsa thekeng di ntse di a sekena; ho kenngwa ha disebediswa tse nang le bongata bo boholo ho ka baka tšubuhlellano ya ho sekena le dikgohlano tsa dikanale
Lintlha tsa Bohlokoa - Ho kenngoa ha lisebelisoa ka bongata ho eketsa litlhoko tsa mojaro le ts'ebetso ea RF; tšitiso ea lets'oao le khatello ea k'homphieutha li ka eketseha
Lintlha tsa Bohlokoa - Liteishene tsa motheo li phatlalatsa matšoao ha li-tag li etsa lipalo tsa lehae; meralo e ka atolosoang haholo
Lintlha tsa Bohlokoa - Matshwao a ka nkuwa ke disebediswa tsa motho wa boraro; phihlello ya data, sekgahla sa ho kenya, le thibelo ya ho latela di hloka taolo e eketsehileng
Lintlha tsa Bohlokoa - Matšoao a Bluetooth le lintlha tsa ho beha lintlha li hloka mekhoa e meng ea tšireletso
Lintlha tsa Bohlokoa - E tšehetsa puisano e sireletsehileng ea ho arola le ho patoa; ts'ebetso ea data ea lehae e fokotsa ho pepesehela data
Lintlha tsa Bohlokoa - E hloka ho kenngoa ha sesebelisoa se teteaneng; tlhokomelo ea betri le ho lekanya tikoloho ho ka hlokahala
Lintlha tsa Bohlokoa - E hloka ho kenngoa ha antenna ka nepo, ho lekanyetsa le ho kenya tšebetsong
Lintlha tsa Bohlokoa - E hloka liteishene tse fokolang tsa motheo mme e fana ka ts'ebetso e tsitsitseng ea meralo ea motheo ea nako e telele
Lintlha tsa Bohlokoa - Tlhokomelo e fokolang ea boemo ba sesebelisoa; e hloka tlhahlobo ea letsoho le tlhokomelo ea betri
Lintlha tsa Bohlokoa - E hloka tlhahlobo ea nako le nako, tlhahlobo le ntlafatso
Lintlha tsa Bohlokoa - E tšehetsa tlhokomelo e bohareng ea boemo ba seteishene sa motheo, ho hokahanya, maemo a marang-rang le lintlafatso tsa sistimi
E SEBELISANA LE LITHEPA TSA THEPA
Lisebelisoa tsa Meralo ea Motheo
Lisebelisoa tsa Anchor tsa UWB
Lisebelisoa tsena li theha meralo ea motheo ea sebaka sa 'mele sa sistimi.
-
Seteishene sa Motheo sa Boemo ba Ntlo se kentsoeng Leboteng sa Eforthink UWB
Litekanyo: 86.6x86.6 x36.0 mm
Sebopeho sa Matla: PoE
Mofuta oa Antenna: E kentsoe kahare
Boima ba Sehlahisoa: ≤120 g
Phepelo e Lekantsoeng Voltage: 48 V Standard PoE (802.3at)
Sebopeho sa Marang-rang: RJ45 8-pin
Sehokelo sa data se nang le waelese: 10/100 M LAN e feto-fetohang
Tekanyetso ea ho Beha Wireless: IEEE 802.15.4_2015UWB
-
Seteishene sa Motheo sa ho Beha Siling sa Eforthink UWB sa Ntlo
Litekanyo: 96×96×40.5mm
Boima: 130 g
Mofuta oa Antenna: Antenna ea PCB e hahiloeng kahare
Matla a Lekantsoeng: 2.4W
Voltage e Lekantsoeng ea Phepelo: 48 V Standard PoE (IEEE 802.3at)
Sebopeho sa Marang-rang: RJ45 8-pin
Sebopeho sa Data se nang le Wire: 10/100 Mbps Adaptive LAN
Tekanyetso ea ho Beha Wireless: IEEE 802.15.4-2015 UWB
Lisebelisoa tsa Tikoloho
Li-smartphone tse nang le UWB
Sistimi e le 'ngoe, e lumellanang le lits'ebeletso tsa tikoloho tsa iOS le Android.
Sistimi ea Tikoloho ea iOS
Khaso e kenyelletsa mehlala e tloaelehileng ea iPhone: iPhone 12/ 13/ 14/ 15/ 16/ 17series
Molemo o matla oa tikoloho ka motheo o moholo o kentsoeng le bokhoni ba UWB bo holileng
Phihlelo e tsitsitseng ea mosebelisi le e ntle joaloka lisebelisoa tsa mantlha tsa tšireletso
Hlokomela: Letoto la SE le mefuta e meng e sa hlokeng UWB ha lia kenyelletsoa; ho fumaneha ho latela litlhaloso tsa libaka.
Sistimi ea Tikoloho ea Android
Mehlala e emelang: Xiaomi MIX 4, Xiaomi 17 Ultra, Xiaomi 17 Pro Max, Xiaomi 15S Pro, Samsung Galaxy S24 Ultra / S24+ / Z Fold5 / Z Fold6, jj.
Litlhoko tsa ho tšoaneleha: Chip ea UWB e hahiloeng kahare + tšehetso ea UWB ea boemo ba OS + netefatso ea ho lumellana ha projeke
Litšobotsi tsa ts'ebeliso: Sebaka sa lisebelisoa se arohaneng haholo ka maemo a fapaneng a bokhoni
Hlokomela: Letoto la SE le mefuta e meng e sa hlokeng UWB ha lia kenyelletsoa; ho fumaneha ho latela litlhaloso tsa libaka.
